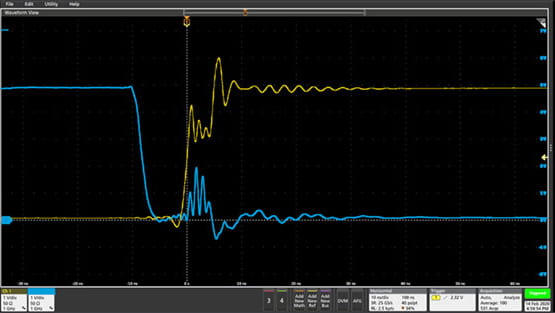

发现非隔离探头隐藏的快速震荡的信号。IsoVu™ 探头技术实际上通过光学隔离消除了共模干扰。这样就可以按 100V/ns 或更快的速度在 ±60kV 的基准电压上提供精确的差分测量。
发现非隔离探头隐藏的快速震荡的信号。IsoVu™ 探头技术实际上通过光学隔离消除了共模干扰。这样就可以按 100V/ns 或更快的速度在 ±60kV 的基准电压上提供精确的差分测量。借助我们的 IsoVu Generation 2 设计,您能获得 IsoVu 技术的所有优势,但大小仅为原来探头尺寸的 1/5。
IsoVu Gen 2 探头凭借多功能 MMCX 连接器以及无与伦比的带宽、动态范围和共模抑制组合,为隔离探头技术设定新的标准。
隔离探头使用电(光学)或 RF 隔离将探头的参考电压与示波器的参考电压(通常接地)隔离。这使电源设计人员能够在存在大共模电压的情况下准确解析高带宽、高电压的差分信号。泰克已开发出一项新技术 (IsoVu),该技术使用电隔离在高带宽内提供同类探头最佳的共模抑制性能。
与用于测量高压信号的高带宽传统差分探头相比,隔离性和高频性相结合的 IsoVu 探头为电源设计人员提供更精确的测量结果。应用案例包括:
开关模式电源设计
宽禁带 GaN 和 SiC 设备的功率 FET 设计/分析
逆变器设计
电机驱动设计
BCI 或 ESD 测量
电流分流器测量
IsoVu 技术采用光纤供电和光模拟信号路径,以在测量系统和 DUT 之间实现完全的电隔离。由于支持探头在共模电压下独立浮动,隔离可大大降低共模干扰。

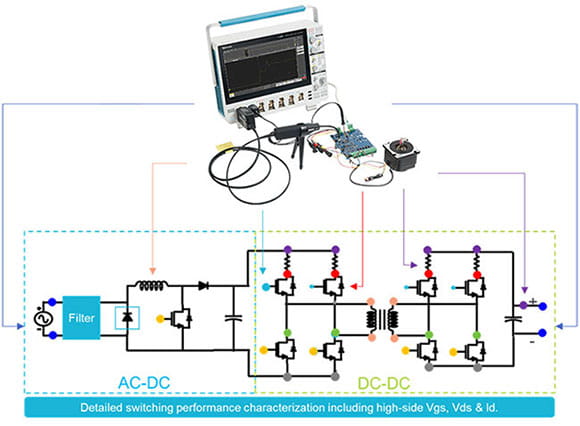

与 4、5 或 6 系列 MSO 相结合,IsoVu 提供一种高效、可靠的方式解决快速参考转换的高带宽差分信号,从而使您能够花费更少的时间进行各种“盲目设计”工作:
电源中的浮动测量
通过分流电阻测量电流
调试 ESD 和 EMI 敏感性问题
断开接地回路
对于传统差分探头,您必须在高带宽和高电压之间做出选择。IsoVu 探头采用屏蔽同轴电缆和隔离功能,提供高带宽和 ±2500V 的差分电压范围。
第二代IsoVu TIVP探头提供 200 MHz、500 MHz 和 1 GHz 的一系列带宽,以适合您的预算并构建具有特定项目所需性能的工作平台。

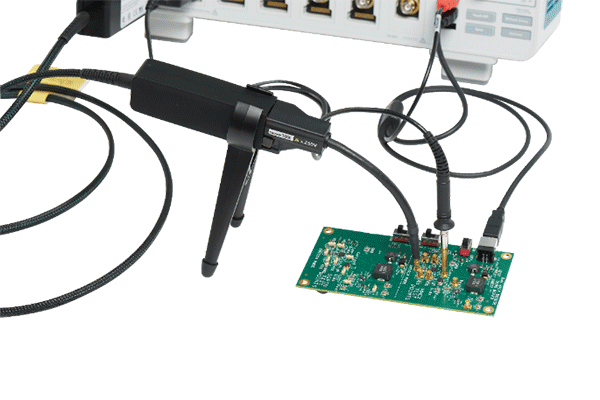

第二代IsoVu探头提供与我们的原始 IsoVu 探头相同的带宽、共模抑制性能和电压范围,但尺寸仅为其 1/5,且去除单独的控制器盒。紧凑的探头和示波器连接器中含激光器和模拟电子技术。较之原始 IsoVu 探头,第二代光隔离探头还具有:
DC 增益精度更佳
更好的阶跃响应特性
更多内置量程
IsoVu 探头端部具有一系列可提供高性能和可及性的连接件和附件。

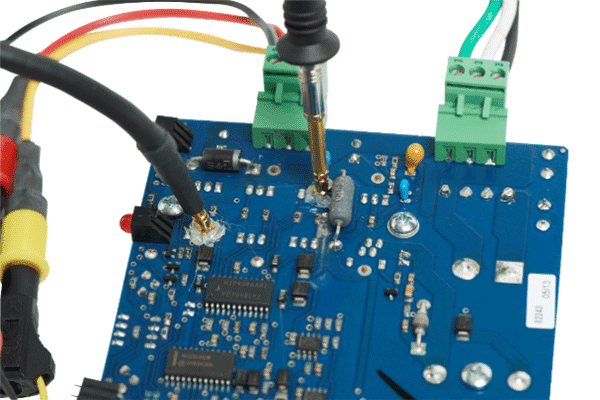

例如,MMCX 连接器是经济的、可广泛使用的连接器,可提供稳定的免手持的测试点,并提供最佳的带宽和共模抑制。其坚固的金属主体屏蔽中心导线,并最大程度地减小接地环路面积,从而将干扰降至最低。
其他附件也可用于使探头端部适应多种连接方式。对于需要大于 ±250V 差分电压的应用,还可另外提供 0.100 " 和 0.200 " 间距的方针端部。
不使用探头时,传感器探头在探头 SMA 连接器处具有 1MΩ 和 50Ω 可切换终端。此功能可以有效地向任何兼容示波器添加隔离通道。
型号 | 带宽 | 差分电压 | 共模电压 | 共模抑制比 | 光纤电缆长度 |
---|---|---|---|---|---|
TIVP02 | 200 MHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 2 米 |
TIVP02L | 200 MHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 10 米 |
TIVP05 | 500 MHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 2 米 |
TIVP05L | 500 MHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 10 米 |
TIVP1 | 1 GHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 2 米 |
TIVP1L | 1 GHz | ±2500 V | ±60kV | 直流:160dB 100 MHz:100 dB 200 MHz:100 dB | 10 米 |
