新能源电力电子控制器耐久试验台

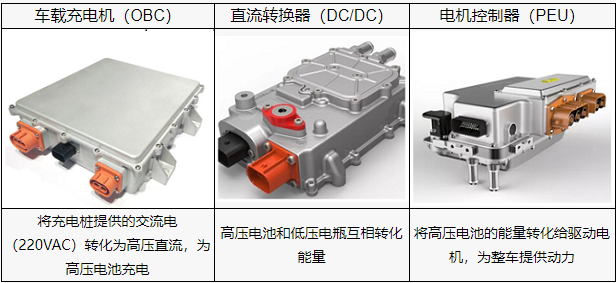

设备用于测试新能源汽车中核心的能量转换元器件的寿命，包括给电池充电的车载充电机，高低压电池互相能量转换的DC/DC以及驱动电机的电机控制器

样品环境：所有产品放置在环境温度箱中进行环境模拟，连接线束和冷却水路穿过温度箱壁；

• 高压电池：使用高压电源模拟电池放电，高压电子负载模拟电池充电；

• 低压电池：电子负载模拟给低压电池充电的过程，电池供电功能由低压电源完成；

• PC为基础的仪器通讯系统、指令分配执行系统、数据采集和记录系统；

• 安全继电器组成的紧停系统和硬件保护系统。

• 环境温度：-40 ~ 150 ℃

• 冷却水温度：-40 ~ 95 ℃

• <span font-size:16px;color:#000000;"="" style="box-sizing: border-box; font-size: 14px; color: rgb(0, 0, 0);">冷却水流量：1 ~ 15 L/min （每通道）

车载充电机（OBC）

• 输入电压范围：170 ~ 265 VAC （单相）290 ~ 460 VAC （三相）

• 最大输入电流（单样品）：40 A

• 输出电压范围：40 ~ 800 VDC

• 最大输出功率（单样品）：10.5 kW

• 输出方式：CC/CV/CR

• 逆向工作测试：3正向+3逆向测试（需要客户产品配合）

直流转换器（DC/DC）

• 输入电压范围：20 ~ 1500 VDC

• 最大输入电流（单样品）：40 A

• 输出电压范围：5 ~ 54 VDC

• 最大输出功率（单样品）：5.76 kW

• 输出方式：CC/CV/CR

电机控制器（PEU）

• 输入电压范围：20 ~ 1500 VDC

• 最大输入电流（单样品）：40 A

• 最大输出电压 （单样品）：750 V RMS

• 最大输出电流（单样品）：300 A RMS （连续）680 A RMS (持续10s）

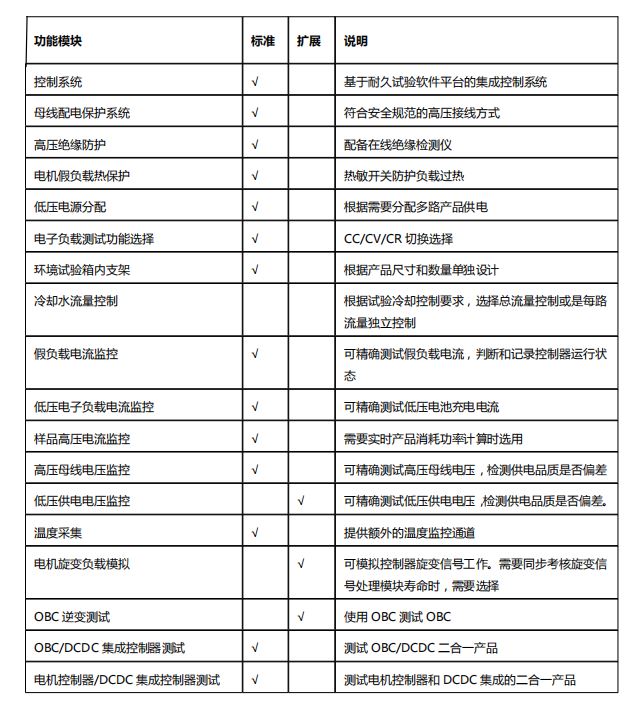

• <span microsoft="" yahei";="" font-size:="" 16px;="" color:="" rgb(0,="" 0,="" 0);"="" font-size:16px;color:#000000;"="" style="box-sizing: border-box; font-size: 16px; color: rgb(0, 0, 0);">功能配置清单

•

•
